ETFE氣枕的內壓變化

時間:2019-08-12 00:35:15 瀏覽數：

ETFE氣枕比較常見的是在兩層ETFE膜結構膜面之間充入一定壓力的經過干燥除塵的空氣，一般在300Pa左右（此處300Pa指氣枕內外的壓力差），從而形成一定剛度的穩定形態，具有了抵抗外部荷載能力。

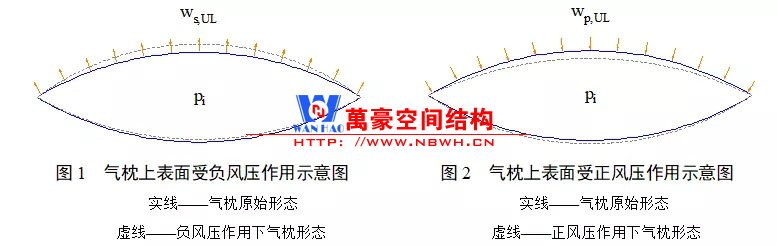

其中風荷載是氣枕設計時一個主要涉及的荷載類型，但很多設計人員在進行膜面強度校核時并不知如何正確的進行風荷載的施加，亦不甚了解氣枕受正風壓作用和負風壓作用有什么區別（見圖1，圖2），部分設計者由于計算軟件的缺乏并不能獲得風荷載作用下的氣枕內壓，常常直接采用風荷載值作用于受風膜面進行計算，或采用風荷載和氣枕初始內壓直接疊加施加于受風膜面進行計算。但因?yàn)闅庹硗ǔ０?、下層兩層柔性的膜面及相?duì)封閉的膜氣腔內的空氣，在風荷載作用下這三者必將發生聯動反應：膜面發生較大的形態變化，即氣枕體積發生變化，氣枕內壓的也必然會隨之發生變化，氣枕膜面也必然處于風荷載和其內壓共同作用。

下面將就雙層ETFE氣枕，即單氣腔氣枕的內壓在不同大小的正、負風壓作用下的變化情況作出較為細致的計算研究，試圖找出這兩者之間的關系和規律。在得到風荷載下的氣枕的內壓后，通過內壓和風荷載的疊加，從而獲得ETFE氣枕膜的準確受力情況。

研究方法

為簡化研究，特選擇幾何外觀較為簡單的矩形氣枕作為計算對象，使用Easy軟件中的Easy Volume模塊計算該氣枕在不同風荷載作用下的內壓值，以尋找其中的一些規律。該計算模塊可通過控制PV作為常數來獲得風荷載作用下內壓值，并同時計算膜面應力。

本文分別考慮了表1中8個情形，風荷載從0開始，逐步加大其數值，以獲得相應的氣枕內壓值：

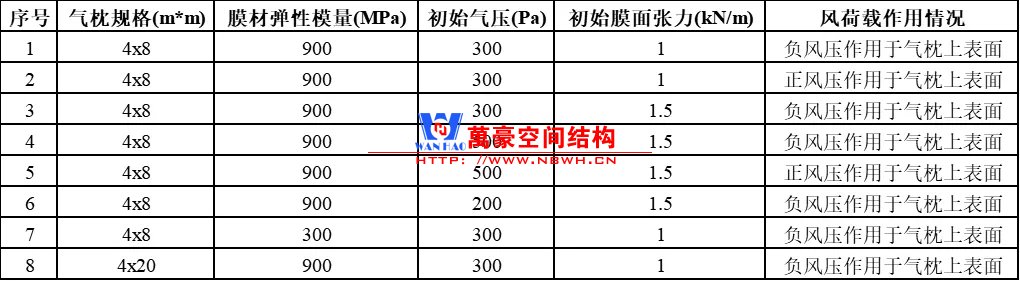

表1 計算情形列表

說明：氣枕上、下層膜面的對稱性，筆者在做計算分析時省略了一些情形，例如風吸力作用于下表面與風吸力作用于上表面是類似的，風壓力作用于下表面與風壓力作用于上表面是類似的，等等。

計算結果

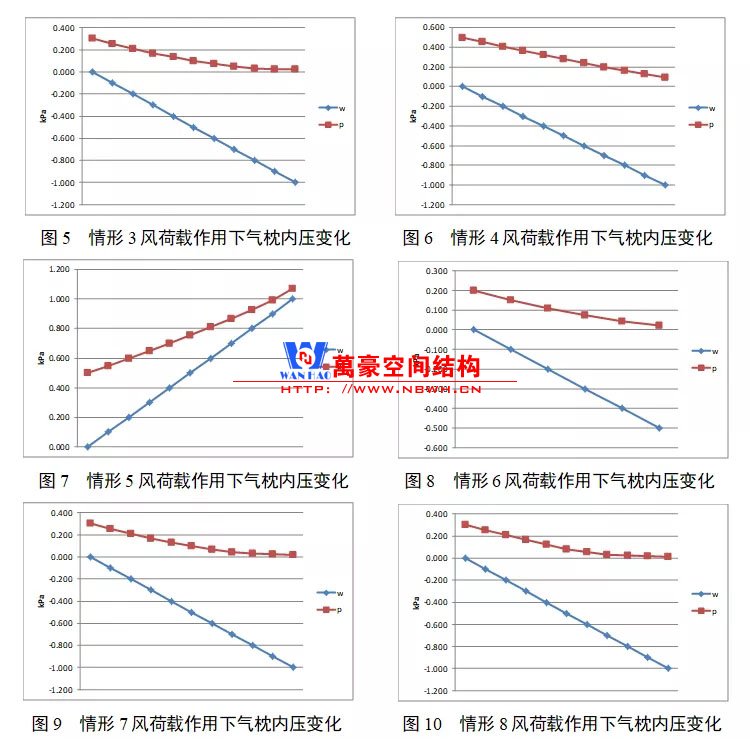

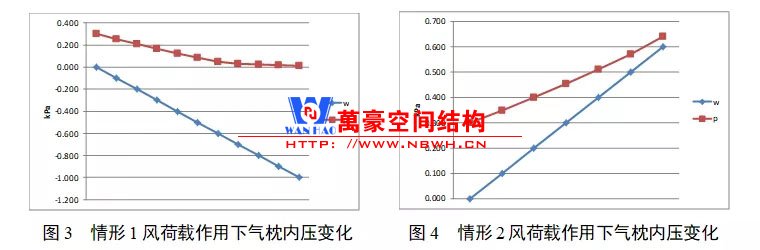

根據上一章節中列出的8個情形，在本章給出了在不同風荷載值下的氣枕內壓值，以圖表的形式：

通過以上8個情形的計算結果，我們可以看出氣枕內壓的變化是非常近似的，呈現非常明顯的規律性。

其它情形

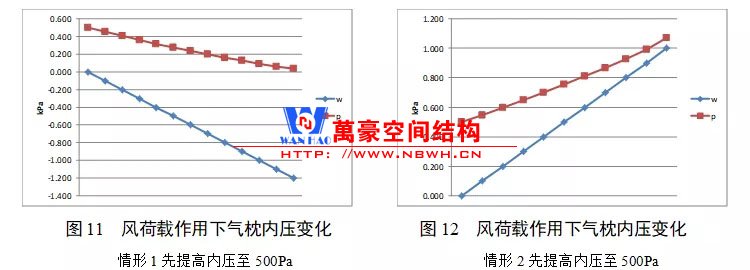

本章在上一章節的基礎上，進一步擴大了研究范圍：在初始內壓基礎上預先提高內壓，再看其在不同風荷載下內壓的變化，圖11與圖12顯示了情形1和情形2在提高內壓至500Pa后的氣枕內壓隨風荷載變化情況：
